श्रीमती एनकाउंटर 500000CPH स्ट्रिप लाइट नो वायर के लिए
स्ट्रिप लाइट नो वायर के लिए SMT माउंटर 500000CPH विवरण 1: परिचय T9-2S 5 मीटर, 50 मीटर और LED स्ट्रिप लाइट की किसी भी लंबाई के लिए है। एलईडी सॉफ्ट लैंप निर्माता पर लागू करें। T9-2S किसी भी लम्बाई के PCB को प्राप्त कर रहा है। यह मोड 5M, 10M, 25M, 50M 100M, आदि है। T9-2S ने सही स्थिति की पहचान...
समारोह

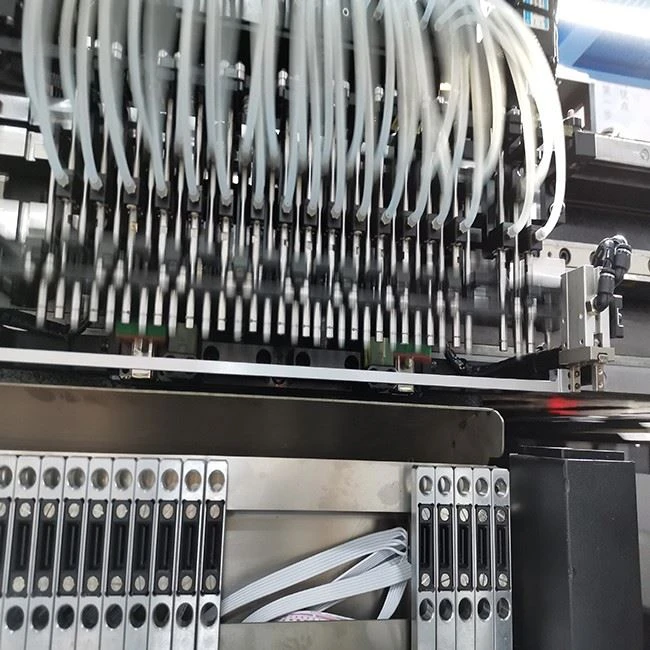

स्ट्रिप लाइट नो वायर के लिए SMT माउंटर 500000CPH
विवरण
1 परिचय
T9-2S 5 मीटर, 50 मीटर और किसी भी लम्बाई की LED स्ट्रिप लाइट के लिए है।
एलईडी सॉफ्ट लैंप निर्माता पर लागू करें।
T9-2किसी भी लंबाई का PCB प्राप्त कर रहा है। यह मोड 5M, 10M, 25M, 50M 100M, आदि है।
T9-2S ने कैमरे द्वारा सही स्थिति की पहचान की। तो इसमें उच्च परिशुद्धता और अच्छी स्थिरता है।
2: सुविधाएँ
उच्च सटीकता चुंबकीय रैखिक मोटर प्लस पैनासोनिक सर्वो मोटर
136 हेड्स 136 फीडर स्टेशन फोर आर्म फोर मॉड्यूल, प्रत्येक माउंटिंग पार्ट के लिए 34 नोजल।
पार्ट ए या पार्ट बी को अलग से या सिंक्रोनाइज़ किया जा सकता है।
विजन संरेखण, मार्क सुधार
अंशांकन स्वचालित रूप से, उच्च परिशुद्धता, आरजीबी के लिए उपलब्ध है
क्षमता 500000 सीपीएच तक पहुंच सकती है
पैरामीटर
| पीसीबी आकार (चौड़ाई * लंबाई) | 250 (± 10) मिमी * कोई भी लंबाई |
| पीसीबी मोटाई | 0.1 -0.5मिमी |
| पीसीबी क्लैंपिंग | वैक्यूम सोखना, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंटिंग तरीका | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| सटीक दोहराएं | ±0.05मिमी |
| घटक रेंज | LED3014/3020/2835/5050 और रोकनेवाला, कैपेसिटर, ब्रिज रेक्टिफायर आदि। |
| स्थिति मोड | ऑप्टिकल |
| सिर की संख्या | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
श्रीमती का पता लगाने
एलईडी रोशनी बनाने वाली मशीन उत्पादन में, मैन्युअल दृश्य निरीक्षण के अलावा, एओआई ऑप्टिकल निरीक्षण जैसे मशीनों द्वारा उत्पादन प्रक्रिया में दोषों का भी पता लगाया जा सकता है।
मशीन स्वचालित रूप से कैमरे के माध्यम से पीसीबी को स्कैन करती है, छवियों को कैप्चर करती है, और डेटाबेस में योग्य पैरामीटर के साथ परीक्षण किए गए सोल्डर जोड़ों की तुलना करती है। और छवि प्रसंस्करण के बाद, पीसीबी पर दोषों का निरीक्षण करें और डिस्प्ले के माध्यम से दोषों को प्रदर्शित / चिह्नित करें, या मरम्मत के लिए स्वचालित रूप से उन्हें चिह्नित करें। यह पीसीबी बोर्ड पर विभिन्न स्थापना त्रुटियों और सोल्डरिंग दोषों का स्वचालित रूप से पता लगाने के लिए उच्च गति, उच्च परिशुद्धता दृष्टि प्रसंस्करण प्रौद्योगिकी को अपनाता है। पीसीबी बोर्ड फाइन-पिच हाई-डेंसिटी बोर्ड से लेकर लो-डेंसिटी बड़े बोर्ड तक होते हैं, जो उत्पादन क्षमता और सोल्डरिंग गुणवत्ता में सुधार के लिए इन-लाइन निरीक्षण समाधान प्रदान करते हैं।
स्वचालित ऑप्टिकल निरीक्षण (एओआई) दोषों को कम करेगा और अच्छी प्रक्रिया नियंत्रण के लिए विधानसभा प्रक्रिया में त्रुटियों को जल्दी खोजेगा और समाप्त करेगा। दोषों का शीघ्र पता लगाने से बाद के विधानसभा चरणों में खराब पीसीबी भेजने से बचा जा सकेगा, और मरम्मत की लागत कम हो जाएगी और गैर-मरम्मत योग्य बोर्डों को खत्म करने से बचा जा सकेगा।
शिल्प
| चरण 1 | लोडर मशीन | FPCB रोल को प्रिंटर मशीन पर भेजा जा रहा है |
| चरण दो | अर्ध-स्वचालित स्टैंसिल प्रिंटर | सोल्डर पेस्ट को लचीले पीसीबी पर प्रिंट करना |
| चरण 3 | बफर स्टेज | मशीन लेने और रखने के लिए लचीले पीसीबी को बफर और ट्रांसपोर्ट करें |
| चरण 4 | पिक एंड प्लेस मशीन | लचीले पीसीबी पर एलईडी चिप्स और घटकों को माउंट करना |
| चरण 5 | परिवहन बेल्ट लाइन | ओवन को रिफ्लो करने के लिए लचीले पीसीबी का परिवहन करें |
| चरण 6 | रीफ्लो ओवन | एफपीसीबी पर घटकों को वेल्डिंग करने के लिए एफपीसीबी के साथ सोल्डर पेस्ट को गर्म करना |
| चरण 7 | अनलोडर मशीन | तैयार फ्लेक्सिबल स्ट्रिप को रिवाइंड करना |
