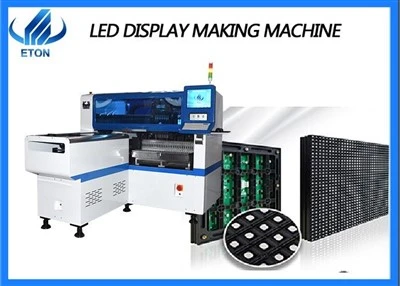

लैंप उत्पादन के लिए F7S 180000CPH श्रीमती मशीन

एसएमटी माउंटिंग मशीन: लैंप उत्पादन के लिए F7S 180000CPH पिक एंड प्लेस मशीन



लैंप उत्पादन के लिए अनुशंसित योजना (F7S)

15k की क्षमता वाले 6, 0.9, 1.2 मीटर लैंप के उत्पादन के लिए उपयुक्त।

प्रिंटिंग मशीन: पीसीबी बोर्ड के सोल्डर पैड पर सोल्डर पेस्ट को लीक करने के लिए स्टील की जाली का उपयोग करें

डॉकिंग स्टेशन: ट्रांसमिशन पीसीबी बोर्ड, बफर फ़ंक्शन के साथ

माउंटर: पीसीबी की निर्दिष्ट स्थिति में घटकों को सटीक रूप से माउंट करें

रिफ्लो सोल्डरिंग: पीसीबी बोर्ड को रिफ्लो सोल्डरिंग भट्टी से गुजारें, ताकि घटकों और पीसीबी बोर्डों को बेहतर ढंग से जोड़ा जा सके।



तकनीकी मापदण्ड

नमूना	HT-F7S
आयाम
लंबाई	2700 मिमी
चौड़ाई	2300 मिमी
ऊंचाई	1550 मिमी
कुल वजन	1700 किग्रा
पीसीबी
पीसीबी की लंबाई चौड़ाई	अधिकतम: 1200 * 330 मिमी न्यूनतम: 100 * 100 मिमी
पीसीबी मोटाई	0.5-5मि.मी
पीसीबी क्लैम्पिंग	समायोज्य दबाव वायवीय
माउंटिंग मोड	समूह में चुनना और अलग से रखना
दृष्टि प्रणाली
कैमरे की संख्या	5 सेट (डिजिटल कैमरा)
	दृष्टि संरेखण, मार्क सुधार
माउंटिंग परिशुद्धता दोहराएँ	±0.02मिमी(दोहराएँ परिशुद्धता)
बढ़ती हुई ऊँचाई	5 मिमी से कम या उसके बराबर
माउंटिंग स्पीड	150000~180000 सीपीएच
अवयव	एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर, आदि।
भोजन प्रणाली
फीडर स्टेशन की संख्या	68 पीसीएस
सिर की संख्या	34 पीसीएस
खिलाने का तरीका	डबल मोटर के साथ इलेक्ट्रिक फीडर



श्रीमती उत्पादन लाइन

सोल्डर पेस्ट प्रिंटर मशीन: सोल्डर पेस्ट को प्रिंटर के स्टेंसिल के माध्यम से पीसीबी बोर्ड पर मुद्रित किया जाता है।

एकल कन्वेयर: उत्पादन लाइन को कुशन करने के लिए असेंबली और वेल्डिंग की गुणवत्ता का निरीक्षण करें।

मशीन चुनें और रखें: इलेक्ट्रॉनिक घटक को पीसीबी पर निर्दिष्ट स्थान पर माउंट करें।

रिफ्लो ओवन: सोल्डर पेस्ट को पिघलाएं और इसे माउंटिंग एलिमेंट पर लगाएं।



हमारी प्रदर्शनियाँ

ईटन ने विदेशी देशों की कई प्रदर्शनियों में भाग लिया है, जैसे भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, आदि और 20 से अधिक देशों के साथ व्यापार किया है। इसके अलावा, हमने अपनी घरेलू बड़ी प्रदर्शनी, जैसे गुआंगज़ौ गुआंग्या प्रदर्शनी, शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी आदि में भाग लिया है।



सामान्य प्रश्न

प्रश्न: क्या आपके पास उत्पाद प्रमाणन प्रमाणपत्र है?

ए: हमारे उत्पादों में सीसीसी, सीई, एसआरआईए प्रमाणीकरण है।

प्रश्न: आपकी भुगतान शर्तें क्या हैं?

उत्तर: डिलीवरी से पहले 100% भुगतान या अग्रिम में 50% जमा और बाकी शिपमेंट से पहले।

प्रश्न: अन्य कंपनियों की तुलना में आपके क्या फायदे हैं?

ए: फोटोइलेक्ट्रिक हाई-स्पीड माउंटर के वैश्विक अग्रणी ब्रांड और चीन में एसएमटी माउंटर के अग्रणी उद्यम के रूप में, ईटीओएन के उत्पादों को दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस जैसे 20 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है। , ब्राज़ील और ईरान। इसने स्वतंत्र रूप से दुनिया के पहले तकनीकी आविष्कार पेटेंट और मालिकाना प्रौद्योगिकियों को विकसित किया है, जिसमें 9 आविष्कार पेटेंट, 12 सॉफ्टवेयर कॉपीराइट और 112 व्यावहारिक पेटेंट शामिल हैं। इसने क्रमिक रूप से "शेन्ज़ेन उच्च तकनीक उद्यम", "गुआंग्डोंग उच्च तकनीक उद्यम", "राष्ट्रीय उच्च तकनीक उद्यम" और "शेन्ज़ेन प्रसिद्ध" का खिताब जीता है।



एसएमटी का पता लगाना

एलईडी लाइट बनाने वाली मशीन उत्पादन में, मैन्युअल दृश्य निरीक्षण के अलावा, उत्पादन प्रक्रिया में दोषों का पता एओआई ऑप्टिकल निरीक्षण जैसी मशीनों द्वारा भी लगाया जा सकता है।

मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है, छवियों को कैप्चर करती है, और डेटाबेस में योग्य मापदंडों के साथ परीक्षण किए गए सोल्डर जोड़ों की तुलना करती है। और छवि प्रसंस्करण के बाद, पीसीबी पर दोषों का निरीक्षण करें और डिस्प्ले के माध्यम से दोषों को प्रदर्शित/चिह्नित करें, या मरम्मत के लिए स्वचालित रूप से उन्हें चिह्नित करें। यह पीसीबी बोर्ड पर विभिन्न इंस्टॉलेशन त्रुटियों और सोल्डरिंग दोषों का स्वचालित रूप से पता लगाने के लिए उच्च गति, उच्च-सटीक दृष्टि प्रसंस्करण तकनीक को अपनाता है। पीसीबी बोर्ड फाइन-पिच उच्च-घनत्व बोर्ड से लेकर कम-घनत्व वाले बड़े बोर्ड तक होते हैं, जो उत्पादन दक्षता और सोल्डरिंग गुणवत्ता में सुधार के लिए इन-लाइन निरीक्षण समाधान प्रदान करते हैं।



स्वचालित ऑप्टिकल निरीक्षण (एओआई) दोषों को कम करेगा और अच्छे प्रक्रिया नियंत्रण के लिए असेंबली प्रक्रिया में त्रुटियों को जल्दी से ढूंढेगा और समाप्त करेगा। दोषों का शीघ्र पता लगाने से खराब पीसीबी को बाद के असेंबली चरणों में भेजने से बचा जा सकेगा, और मरम्मत की लागत कम हो जाएगी और गैर-मरम्मत योग्य बोर्डों को स्क्रैप करने से बचा जा सकेगा।
