एलईडी लाइटिंग बोर्ड एसएमटी मशीन जन्मतिथि

एलईडी लाइटिंग बोर्ड एसएमटी मशीन

मुख्य नाम: लाइटिंग बोर्ड श्रीमती/श्रीमती मशीन/एलईडी लाइटिंग श्रीमती मशीन/एलईडी लाइटिंग मशीन

श्रीमती मशीन

एसएमटी मशीन का मतलब है "सरफेस माउंट टेक्नोलॉजी", इसमें आम तौर पर मशीन शामिल होती है जैसे: पिक एंड प्लेस मशीन/स्टैंसिल प्रिंटर मशीन/कन्वेयर मशीन/लोडर मशीन/अनलोडर मशीन/रोबोट आर्म मशीन/सोल्डर पेस्ट मिक्सर/आदि।

मशीन संचालित

एसएमटी मुख्य मशीन को कंप्यूटर द्वारा नियंत्रित किया जाता है, कुछ छोटी मशीनों को पीएलसी द्वारा नियंत्रित किया जाता है, मुख्य मशीन इस प्रकार है: पिक एंड प्लेस मशीन, स्वचालित प्रिंटर मशीन, रिफ्लो ओवन मशीन

कंप्यूटर नियंत्रण उच्च-बुद्धिमान मशीन है, जो विशेष सेटिंग प्रोग्रामिंग द्वारा कार्य करती है। पीएलसी कंट्रोल छोटी मशीन के लिए है, इसे चलाना बहुत आसान है।

एसएमटी मशीन को अधिक बुद्धिमान मशीन डिज़ाइन और अधिक स्वचालित रूप से संचालित करना आसान है, यह पारंपरिक मैनुल या डीआईपी लाइन की तुलना में श्रम लागत को अधिक बचा सकता है।

मशीन अनुप्रयोग

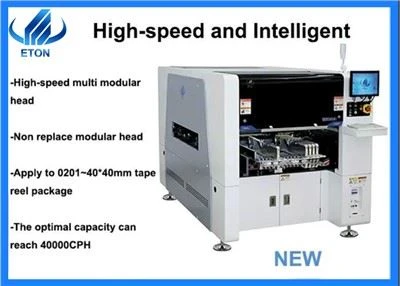

एसएमटी मशीन व्यापक रूप से कई प्रकार के एलईडी लाइटिंग बोर्ड और ड्राइवर बोर्ड पर लागू होती है। HT-E8S-1200 एलईडी चिप/रेसिस्टर/कैपेसिटर/आदि को माउंट करने के लिए मल्टीफंक्शनल माउंटर मशीन है। यह अधिकतम पीसीबी आकार 1.2 मीटर लंबाई और 0.5 मीटर चौड़ाई पर लागू हो सकता है। अधिकांश लेंस लाइटिंग बोर्ड के लिए, इसका व्यापक रूप से उपयोग किया जाता है।

ऑपरेटर की आवश्यकता है

एसएमटी मशीन के लिए, यदि स्वचालित लाइन का उपयोग किया जाता है, तो सामान्यतः 1-2 श्रमिकों की आवश्यकता होती है, यदि अर्धस्वचालित लाइन का उपयोग किया जाता है, तो सामान्यतः 2-3 श्रमिकों की आवश्यकता होती है। समृद्ध अनुभव वाले कार्यकर्ता के लिए, यहां तक ​​कि 1 कार्यकर्ता भी मल्टी-लाइन के लिए काम कर सकता है।

प्लेसमेंट मशीन एसएमटी उत्पादन प्रक्रिया में मुख्य उत्पादन उपकरण है, और यह एक परिष्कृत उत्पादन उपकरण भी है। प्लेसमेंट मशीन के ऑपरेटरों को काम शुरू करने से पहले नौकरी-पूर्व प्रशिक्षण से गुजरना होगा और परीक्षा उत्तीर्ण करनी होगी। प्लेसमेंट मशीन के कार्य प्रवाह और प्लेसमेंट मशीन के संचालन के लिए बुनियादी आवश्यकताएं वह ज्ञान हैं जिसकी प्लेसमेंट मशीन ऑपरेटर को आवश्यकता होनी चाहिए।

प्लेसमेंट मशीन का वर्कफ़्लो:

The function of the placement machine is mainly through PCB board fixing->component suction->displacement->positioning->घटक प्लेसमेंट और अन्य संचालन।

1. लगाया जाने वाला पीसीबी बोर्ड कार्य क्षेत्र में प्रवेश करता है और पूर्व निर्धारित स्थान पर स्थिर हो जाता है।

2. घटक सामग्री को फीडर पर स्थापित किया जाता है, और प्रोग्राम में निर्धारित स्थिति के अनुसार प्लेसमेंट हेड की पिक-अप स्थिति में स्थापित किया जाता है।

3. प्लेसमेंट हेड घटकों को उठाने की स्थिति में चला जाएगा, वैक्यूम चालू कर देगा, सक्शन नोजल घटकों को लेने के लिए ऊपर और नीचे जाएगा, और फिर वैक्यूम सेंसर का उपयोग यह पता लगाने के लिए करेगा कि घटकों को चूसा गया है या नहीं।

4. घटक की पहचान करें, घटक लाइब्रेरी की घटक विशेषताओं को पढ़ें और चुने गए घटकों के साथ उनकी तुलना करें। यदि तुलना और मूल्यांकन मेल नहीं खाते हैं, तो घटकों को अपशिष्ट बॉक्स में फेंक दिया जाता है। यदि तुलना और मूल्यांकन मेल खाते हैं, तो घटक की केंद्र स्थिति और कोण की गणना करें।

5. प्रोग्राम में सेटिंग के अनुसार, प्लेसमेंट हेड के Z अक्ष के माध्यम से घटक के रोटेशन कोण को समायोजित करें, और प्लेसमेंट हेड को प्रोग्राम द्वारा निर्धारित स्थिति में ले जाएं, ताकि घटक का केंद्र माउंटिंग के साथ मेल खाए पीसीबी बोर्ड की स्थिति.

6. प्लेसमेंट मशीन का सक्शन नोजल प्रोग्राम द्वारा निर्धारित ऊंचाई तक गिर जाएगा, वैक्यूम बंद हो जाएगा, और घटक गिर जाएगा, और द्वितीयक घटक प्लेसमेंट ऑपरेशन पूरा हो जाएगा।

7. सभी घटकों को माउंट करने के बाद, सक्शन नोजल को वापस जगह पर रख दिया जाता है, और पीसीबी बोर्ड को निर्धारित स्थान पर स्थानांतरित कर दिया जाता है। संपूर्ण पीसीबी बोर्ड के माउंटिंग ऑपरेशन को पूरा करें।

The workflow of the placement machine can be summarized as: board feeding and mark recognition -> automatic learning -> nozzle selection -> feeder selection -> component picking -> component detection for evaluation -> placement -> nozzle homing ->आउटपुट बोर्ड.
